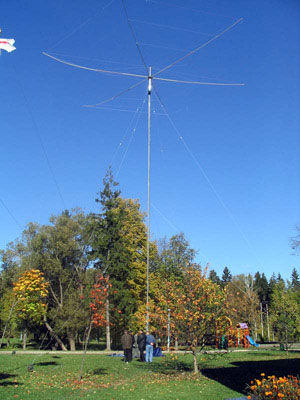

Антенна RR-432 является оригинальной конструкцией фирмы R-QUAD и представляет собой трехэлементную направленную антенну типа YAGI на диапазоны 40, 30 м и четырехэлементную на 20 м. Применение в механической конструкции антенны легких и прочных стеклопластиковых труб обеспечивает малый вес конструкции и высокую механическую прочность. Элементы антенны выполнены из прочного изолированного медного провода в изоляции, что обеспечивает малую парусность конструкции. Оригинальная конфигурация элементов антенны обеспечивает высокое усиление и отличные направленные свойства при относительно малых физических размерах. Антенна может применяться как для быстрого временного развертывания в полевых условиях, так и для стационарного применения.
Характеристики антенны RR-432:
Модель RR-432
Диапазоны, м 40/30/20
Кол-во элементов на диапазоне 3/3/4
Усиление относительно диполя в свободном пространстве, дБд 4,6/4,7/6,0
Усиление на высоте 15 м над землей, дБи 10,4/11,6/13,0
Максимальное отношение F/B, дБ 20/28/25
Максимальное отношение F/S, дБ 25/17/30
Максимальная мощность, Вт 3000
Радиус поворота, м 7,6
Площадь ветровой нагрузки, м2 0,9
Вес, кг 32
