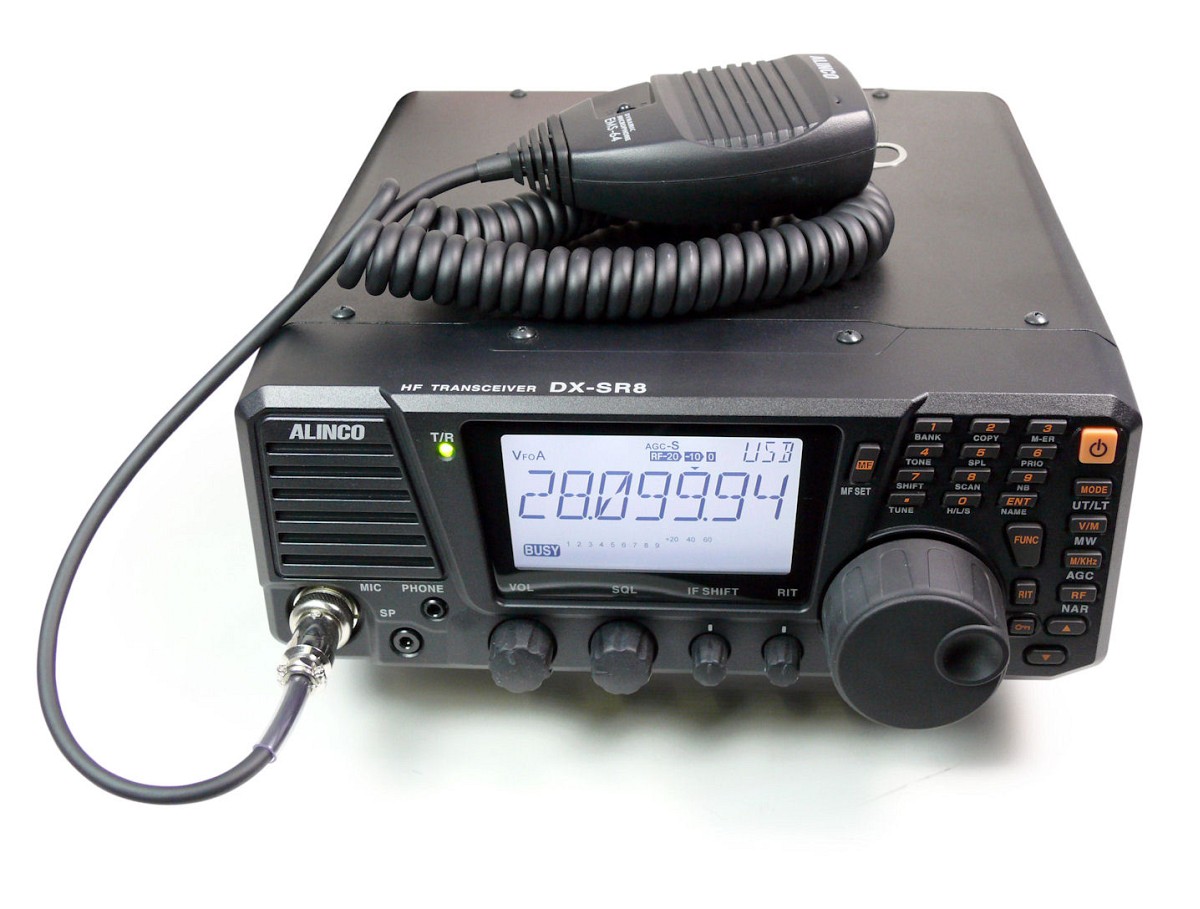

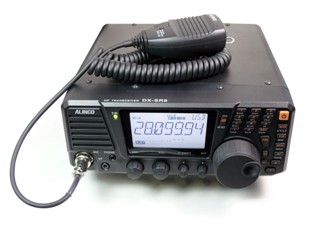

Alinco DX-SR8E







Трансивер Alinco DX-SR8 работает на всех любительских диапазонах 160 - 10 метров, в режимах SSB, CW, AM и FM. Выходная мощность передатчика составляет 100 Вт в режимах SSB, CW, FM и 40 Вт в режиме AM. Кроме того, в трансивере есть специальный режим для работы малой мощностью (QRP), в котором выходную мощность можно плавно регулировать в пределах 0.1 - 2 Вт. Приемник полностью перекрывает диапазон частот от 135 кГц до 30 МГц.

Передняя панель трансивера полностью съемная, что по мнению разработчиков позволит эффективно разместить трансивер в мобильном варианте, правда для этого придется обзавестись 5-ти метровым соединительным кабелем EDS-17.

Клавиатура, расположенная на передней панели трансивера, предназначена для прямого ввода частоты настройки трансивера, выбора рабочего диапазона и т.п.

В качестве встроенных средств борьбы с помехами предлагаются традиционные вещи - аттенюатор, расстройка по ПЧ, узкополосный фильтр, шумоподавитель и расстройка частот приема/передачи, автоматическая регулировка усиления (АРУ), регулировка усиления по высокой частоте. Для телеграфистов так же в этом трансивере нет ничего необычного - встроенный телеграфный ключ, регулировка тона самоконтроля, традиционные режимы манипуляции, возможность включения узкополосного фильтра.

К трансиверу могут быть подключены автоматический антенный тюнер, усилитель мощности и остальная периферия - наушники, телеграфный манипулятор, внешний громкоговоритель, микрофон. Для защиты трансивера от перегрева в нем установлен большой вентилятор, а выходной каскад защищен от перегрева системой автоматического ограничения мощности.

Технические данные

Частота приемника/передатчика 150 kHz - 34.99999 MHz
Модуляция USB / LSB / AM / CW / FM
Промежуточная частота 1-я ПЧ : 71.75 MHz
2-я ПЧ: 455 kHz

Чувствительность SSB (0.15 - 1.8 MHz): 0 dBu(1uV)
CW (1.8 - 30 MHz): -12 dBu(0.25uV)
AM (0.15 - 1.8 MHz)
AM (1.8 - 30 MHz): +6 dBu(2uV)
FM (28 - 30 MHz): -6 dBu(0.5uV)

Избирательность SSB, CW, AM: 2.4KHz/-6dB 4.5KHz/-60dB
AM, FM: 6KHz/-6dB 18KHz/-60dB
-6dB: 6KHz или выше
-60dB: 16KHz (NFM)

Подавление не менее 70 dB
Стабиьность частоты +/-1ppm
Питание 13.8V DC +/-15% (11.7 - 15.8V DC, минус на корпусе/массе)
Ток покоя max. 1.0 A
Габариты 240 x 94 x 255 mm
