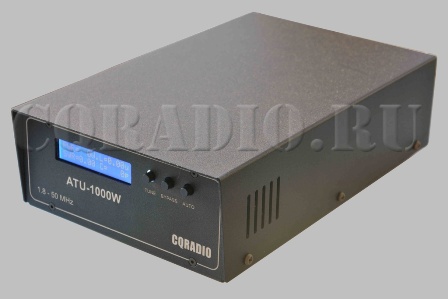

ATU-1000 — это автоматический антенный тюнер, который способен работать с передатчиками мощностью до 1000 ватт (1 киловатт). Его основная задача — согласовать сопротивление антенны с выходом передатчика, чтобы добиться минимального коэффициента стоячей волны (КСВ) и предотвратить отражение мощности обратно в передатчик. Тюнер построен по схеме «7×7» — это значит, что он использует: 7 индуктивностей (катушек) и 7 конденсаторов. Благодаря такому количеству комбинаций (до 16384 вариантов) он способен очень точно подбирать нужное согласование.
Преимущества и недостатки ATU-1000:
Плюсы:
Автоматизация: не нужно вручную подбирать индуктивности и ёмкости.
Поддержка высоких мощностей: подходит для усилителей мощности до 1 кВт.
Компактность: легко устанавливается даже в мобильных или полевых условиях.
Открытый проект: многие модификации доступны в сети.
Подходит для широкого спектра антенн: от простых диполей до сложных многоэлементных систем.
Минусы:
Не исправляет полностью плохую антенну: если антенна сильно не соответствует рабочему диапазону (например, настроена на 10 м, а используется на 80 м), тюнер может не справиться.
Требует аккуратности при больших мощностях: неправильная настройка может повредить реле или другие элементы при работе на полную мощность.
Зависимость от питания логики: без 12 В питания тюнер работать не будет.
Технические характеристики ATU-1000:
Версия прошивки: 3.1
Дисплей: LCD 1602
Диапазон 1.8 -54мгц
Диапазон допустимых питающих напряжений: 10 - 15 В
Максимальная рабочая проходная мощность: 1000 Ватт
Максимально возможная измеренная мощность: 1000 Ватт
Минимальная мощность, необходимая для начала настройки: 30 Ватт
Шаг измерения при мощности выше 10 Ватт: 1 Ватт
Точность измерения мощности: 10%
Максимальная установленная индуктивность: 8,5 мкГн
Минимальный шаг установки индуктивности: 0,1 мкГн
Максимальная установленная емкость: 1870 пФ
Минимальный шаг установки емкости: 10 пФ.
Размер: 290x170x85 мм
Вес: 1,6 кг
Изготовитель: CQradio г.Воронеж
Ферриты: Amidon
Конденсаторы: YAGEO
