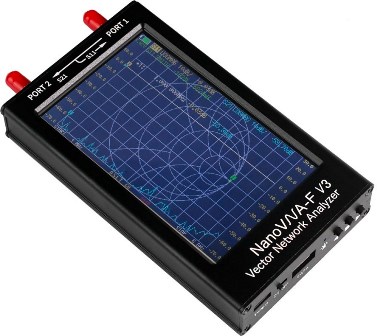

Портативный векторный анализатор NanoVNA-F V3 идеально подходит для наружного использования и тестирования антенн диапазонов MF/HF/VHF/UHF/SHF, таких как коротковолновые антенны, антенны ISM-диапазона, антенны WiFi, антенны Bluetooth, антенны GPS и т. д. Его также можно использовать для измерения фильтров, усилителей, аттенюаторов, кабелей, делителей мощности, ответвителей, дуплексеров и других радиочастотных компонентов. NanoVNA-F V3 поддерживает различные форматы отображения: LogMag, Linear Mag, Phase, Smith R+jX, Smith R+L/C, VSWR, Polar, Group delay, Resistance, Reactance и т. д.

Кроме того, NanoVNA-F V3 поддерживает функцию TDR, которая полезна для измерения длины кабеля.

NanoVNA-F V3 разработан с металлическим корпусом, который является прочным и может эффективно экранировать электромагнитные помехи. Размеры NanoVNA-F V3 составляют 125 мм x 75 мм x 20 мм. Радиочастотный интерфейс NanoVNA-F V3 представляет собой разъем SMA, который может использоваться для прямого подключения DUT.

Благодаря оптимально спроектированной системе обработки сигнала скорость сканирования NanoVNA-F V3 составляет до 200 точек/с, а максимальное количество точек сканирования — до 801.

Экран NanoVNA-F V3 представляет собой 4,3-дюймовый IPS высокой яркости с резистивной панелью, что позволяет пользователям четко видеть содержимое экрана на открытом воздухе. NanoVNA-F V3 имеет полностью сенсорный дизайн с 3 физическими кнопками, пользователи могут быстро устанавливать диапазон частот, масштаб, включать/выключать трассировки, добавлять/удалять маркеры и т. д. Управление довольно удобное и плавное.

NanoVNA-V3 имеет литий-ионные аккумуляторы емкостью 4500 мАч с временем работы до 5 часов. Интерфейс зарядки — USB Type-C, а кабель Type-C можно использовать для зарядки устройства, а также для передачи данных.

Основные характеристики NanoVNA-F V3:

Диапазон частот: 1 МГц ~ 6 ГГц
Динамический диапазон S11: 50 дБ
Динамический диапазон S21: 65 дБ
Экран: 4,3-дюймовый IPS 800*480
Время автономной работы: 5 часов
Размер: 130*75*20 мм
Вес (без оснастки): 255 г.

Комплектация:

Анализатор NanoVNA-F V3 - 1 шт
Стилус - 1 шт
Антенные наконечники - 3 шт
Антенные переходники - 3 шт
Антенные удлинители 20 см - 2 шт
Кабель USB A - Type-С 1м - 1 шт
