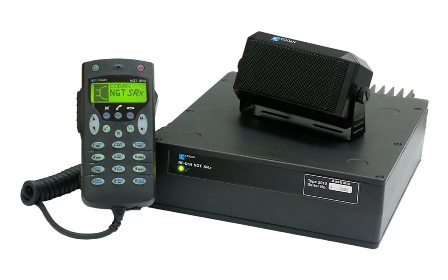

Трансивер NGT SRx специально разработан для организации различных системных решений КВ связи. Это экономически выгодное решение и может обеспечить как голосовую связь, так и передачу данных, факса, слежение координат в системе GPS и выход в телефонную сеть и системы высокоскоростной передачи данных.
Включая стандартные особенности передовых технологий КВ оборудования CODAN серия NGT SRx была создана как одно решение - связи, удовлетворяющее любым условиям или конфигурациям.
Комплектация NGT SRx:
:• NGT SRx 2012 Радиоблок
• NGT SRx 2020 телефонная трубка
• Набор для крепления телефонной трубки
• Выносной динамик с проводом, 4 м
• Кабель управления к NGT, 6 м
• Резиновые прокладки-крепления радиоблока (4шт)
• Справочник и руководство пользователя трансивером на CD диске (EN)
Технические характеристики NGT SRx:
Частотный диапазон |
Передача: 1.6 – 30 МГц |
Количество каналов | 400 одно- или двухчастотных симплексных каналов |
Генерация частоты | Все частоты генерируются синтезатором с шагом 10 Гц |
Рабочие режимы | Одна боковая полоса (J3E) ВБП или НБП или переключаемая ВБП/HБП AM: H3E |
Стабильность частоты | ±0.3 [1] ppm (-30°С - +60°С) |
Время разогрева | 1 минута номинал |
Программирование | Частоты и опции программируются через гнездо RS-232 ручного блока управления с использованием программного обеспечения программирования NSP и IBM-совместимого компьютера. Каналы можно вводить с ручного блока управления. |
Переключение передача/прием |
35 мсек, порт GPIO |
Сопротивление по входу/выходу РЧ |
50 Ом номинал |
Напряжение питания | 13.6 В постоянного тока, отрицательное заземление Номинальный рабочий диапазон: 10.8 – 15 В Реальный рабочий диапазон: 9 – 16 В Защита от переполюсовки |
Защита от перенапряжения | Отключение при 16 В постоянного тока на период перенапряжения |
Потребляемый ток | На передачу: 9 – 17 А (двухтоновый сигнал или CW) 8 A (речь) На прием: 1 А (без сигнала) |
Параметры окружающей среды |
Температура: -30°С - +60°С Относительная влажность: 95% Температурный диапазон сокращается на 10°С относительно каждых 330 м над уровнем моря |
Охлаждение | Конвекция или вентилятор (с опцией F) |
Размеры | Радиоблок 2010: 210 мм (Ш) x 270 мм (Г) x 65 мм (В) Ручной блок управления 2020: 65 мм (Ш) x 35 мм (Г) x 130 мм (В) Переходной блок 2030: 135 мм (Ш) x 106 мм (Г) x 38 мм (В) |
Вес | Радиоблок 2010: 3.3 кг Ручной блок управления 2020: 0.3 кг Переходной блок 2030: 0.4 кг |
Цвет корпуса | Темно-серый |
ПАРАМЕТРЫ ПРИЕМНИКА
Тип приемника |
Двойное преобразование, супергетеродин |
|
Частоты ПЧ |
45 МГц и 455 кГц |
|
Чувствительность |
Частота: |
УВЧ выкл. 1.5 [1.25] мкВ -103 [-105] дБм УВЧ вкл. 0.2 [0.12] мкВ -121 [-125] дБ |
При SINAD (соотношение сигнал/шум) 10 дБ и не менее 50 мВт на аудио выходе | ||
Защита по входу |
50 В (пик – пик) - максимально допустимое напряжение |
|
Избирательность | Более 65 [70] дБ при -1 кГц и +4 кГц относительно частоты подавленной несущей верхней боковой полосы Диапазон пропускания: -8 [-6] дБ - 300 – 2600 Гц Неравномерность: 4 [2] дБ пик-пик - 500 – 2500 Гц |
|
Ослабление сигнала | При снижении SINAD (сигнал/шум) от 10 дБ до 7 дБ | |
В полосе пропускания приемника, кГц: -1 и +4 кГц (относительно частоты подавленной несущей) ±10 кГц ±50 кГц |
60 [65] дБ 75 [80] дБ 90 [95] дБ |
|
Блокировка | См. Ослабление сигнала При более чем ±50 кГц – более 95 дБ |
|
Подавление зеркальных каналов |
Более 65 [70] дБ | |
Подавление ложных каналов приема |
Более 70 [90] дБ Самогенерируемые сигналы при более чем 0.15 мкВ: 4.999, 29.49 МГц |
|
Интермодуляция | При расчете интермодуляционных продуктов 3-го порядка, эквивалентных полезному сигналу с 10 дБ SINAD (сигнал/шум), два нежелательных сигнала, удаленных от полезного сигнала более чем на 30 кГц, должны быть на 90 [92] дБ выше полезного сигнала. Интермодуляционные продукты 3-го порядка (без участия АРУ): +30 [+33] дБм при выключенном УВЧ +10 [+13] дБм при включенном УВ |
|
АРУ (Автоматическая регулировка усиления) |
Изменение напряжения на выходе приемника при изменении входного сигнала от 2.0 [1.0] мкВ до 100 мВ (УВЧ вкл.) - не более 6 дБ |
|
Выходной аудио сигнал на GPIO разъеме |
Типовое: -2 дБ - 500 Гц – 2.5 кГц Типовое: -6 дБ - 300 Гц – 2.6 кГц |
|
Мощность аудио сигнала при 5% искажении |
2.4 Вт на нагрузке 8 Ом 4 Вт нагрузке 4 Ом 6 Вт на нагрузке 2 Ом |
|
Точная подстройка приемника |
±10 ppm (номинал) ±50 Гц ниже 5 МГц, с увеличением до ±300 Гц при 30 МГ При изменении канала подстройка приемника автоматически сбрасывается на среднюю частоту |
|
Интермодуляционное искажение |
Менее 25 дБ при двух сигналах по 100 мВ на входе | |
Зависимость соотношения сигнал/шум от входного сигнала |
При увеличении входного сигнала на 40 дБ выше уровня чувствительности, соотношение сигнал/шум увеличивается на не менее чем 40 дБ |
ПАРАМЕТРЫ ПЕРЕДАТЧИКА
Выходная мощность |
125 Вт (пик), ±1 ДБ |
Рабочий цикл |
100%: обычная речь во всем температурном диапазоне |
Потребляемый ток |
Выходная мощность: 125 Вт |
Защита | Обеспечивается защита при любых нагрузках: - Ограничение отраженной мощности – до 10 Вт (пик) - Ограничение коллекторного напряжения на выходном транзисторе УМ - Защита от перегрева радиатора |
Аудио выход |
Общая частотная характеристика аудио тракта возрастает |
Подавление паразитных излучений и гармонических составляющих |
Не менее 60 [65] дБ ниже пика |
Подавление несущей | 50 [60] дБ ниже пика |
Подавление нежелательной боковой полосы |
55 [70] дБ ниже пика (400 Гц) 65 [70] дБ ниже пика (1 кГц) |
Интермодуляция в двухтоновом режиме |
100 Вт: 26 [30] дБ ниже каждого тона - 32 [36] дБ ниже пика 125 Вт: 26 [27] дБ ниже каждого тона - 32 [33] дБ ниже пика |
Автоматическая регулировка уровня мощности |
При превышении входного сигнала на 10 дБ выше порога компрессии, выходная мощность увеличивается не более чем на 0.5 дБ Максимальный диапазон автоматической регулировки мощности – не менее 30 дБ Задержка срабатывания автоматической регулировки мощности – 1 мсек |
Микрофон | Электретный конденсаторный тип |
