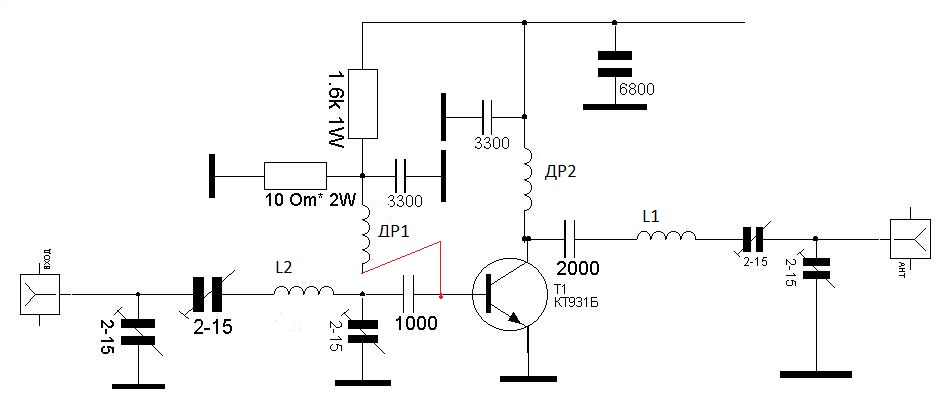

PA 144 MHz на транзисторе КТ931



R inp/out - 75 Om
Io = 20 mA
I max = 3.5A
U out = 73V
W = 70W
КПД = 70 процентов.


Детали
L1 = 4 витка ПСР-2 на оправке диаметром 15 мм. с шагом 3 мм.
L2 = 4 витка ПСР-0,8 на оправке диаметром 10 мм. с шагом 1,5мм.
ДР1 = ПЭЛ-0,8 на оправке диаметром 7 мм. 15 витков с шагом 1мм.
ДР2 = ПСР-1,0 на оправке диаметром 10мм. 8 витков с шагом 1,5мм.

Комментарии
#2 Проектировщик 07.11.2024 04:46
Цепь смещения на базу должна напрямую. L4 дважды. Торопитесь.
#1 Валерий 11.09.2024 18:34
Проверьте схему, смещение на транзистор КТ931А не подается. И ошибки в нумерации катушек и дросселей.
