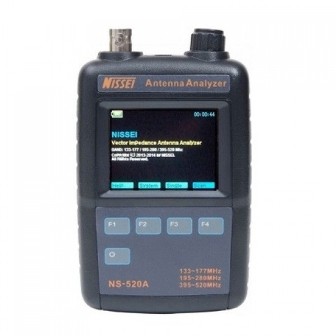

Портативный векторный антенный анализатор Nissei NS-520A предназначен для измерения и вывода на дисплей в графическом или численном виде АЧХ антенны. Прибор можно использовать для проверки и настройки антенн радиостанций. Измерения могут производиться в непрерывном режиме сканирования участка частот или в одночастотном режиме.
С помощью анализатора Nissei NS-520A можно производить следующие измерения:
- КСВ антенны
- Активное сопротивление, R
- Полное сопротивление (импеданс), Z
- Реактивное сопротивление, X
Информация отображается на цветном дисплее в виде графика или гистограммы.
Характеристики антенного анализатора Nissei NS-520A:
- измерения в полосе частот: 117-177/195-280/395-520 МГц
- диапазон измерения КСВ: 1:1,0 - 1:99,99
- диапазон измерения активного сопротивления R: 0.1 - 999.9 Ом
- диапазон измерения реактивного сопротивления X: 0.1 - 999.9 Ом
- диапазон измерения импеданса Z: 0.1 - 999.9 Ом
- шаг частоты: 1000 Гц
- стабильность частоты: лучше 0.5 ppm
- полоса измерения: 0,3/1,5/3,0/6,0/12,0/24,0/42,0/75,0 МГц
- разъемы подключения: BNC-Female
- питание: аккумулятор 1900 мАч
- разъем для зарядки: микро-USB
- размеры: 115х70х26 мм
- вес изделия: 140 гр
